Estat Actual
La fase inicial
del projecte consisteix en teixir xarxes col·laboratives amb entitats del
teixit associatiu del barri del Raval, comunitats de veïns i veïnes, i
professionals locals del sector de la construcció. A partir de les sessions de
treball i visites de camp, vam decidir centrar la investigació en la
millora de les condicions d’habitabilitat en espais residencials comunitaris: accés,
vestíbuls, escales, replans, patis d’il·luminació i ventilació, espais
exteriors i cobertes.
![](https://freight.cargo.site/t/original/i/a611699d2386859c724d110150376678d4191be40c140de54ebf1bff99523c87/34_prototips_raval_UPC_Coleccionistas_2022.jpg)
Preselecció de finques
![](https://freight.cargo.site/t/original/i/b62f02eb905bcf1d058d9b61f0d752dfc144cef873e09b1d5ef0495af8e039b2/estat-actual.png)
Un cop realitzat el contacte amb les entitats veïnals, es fa una preselecció de finques. Aquest procés s’inicia amb la visita de les finques preseleccionades amb l’objectiu d’identificar-hi lesions, mancances i necessitats d’intervenció. S’identifiquen cinc espais clau, comuns a totes les finques, que es presenten com a clares oportunitats per establir noves sinergies. Aquests espais són la coberta, l’escala, el vestíbul, el pati de llums i els balcons.
Coberta
La coberta és un dels espais comuns més privilegiats de les finques del Raval, amb una elevada densitat i uns espais comuns que sovint tenen superfícies i condicions insuficients com per a fomentar la trobada i l’estar. La coberta ofereix oportunitats per a generar un punt de trobada que habiliti un espai de convivència per a veïns i veïnes de la comunitat.
![](https://freight.cargo.site/t/original/i/f2d4fa8898f038711b93e3aa4d1cd72312ed00f318a47c9baeffda6bc7247407/Collin-01.png)
![](https://freight.cargo.site/t/original/i/89b60618379c1002f55e90f2c32099f25b8b58558745c7e91b0bde32210c552e/Collin-02.png)
![](https://freight.cargo.site/t/original/i/e1be81205a130744b92d4a892d10b16ad9334fdd6da19a3b4047f0bbbfea8b81/Collin-03.png)
![](https://freight.cargo.site/t/original/i/13a83a72a4b7e6dc78c902b00a336f5ca15f9b375e56ae94de9afb87c0dcc155/Collin-04.png)
![](https://freight.cargo.site/t/original/i/7865a5749e13d8e520b3284a0404baae04210582b1fa43eaab12bb512b8ac177/Collin-05.png)
Dibuixos: Isaac Colin

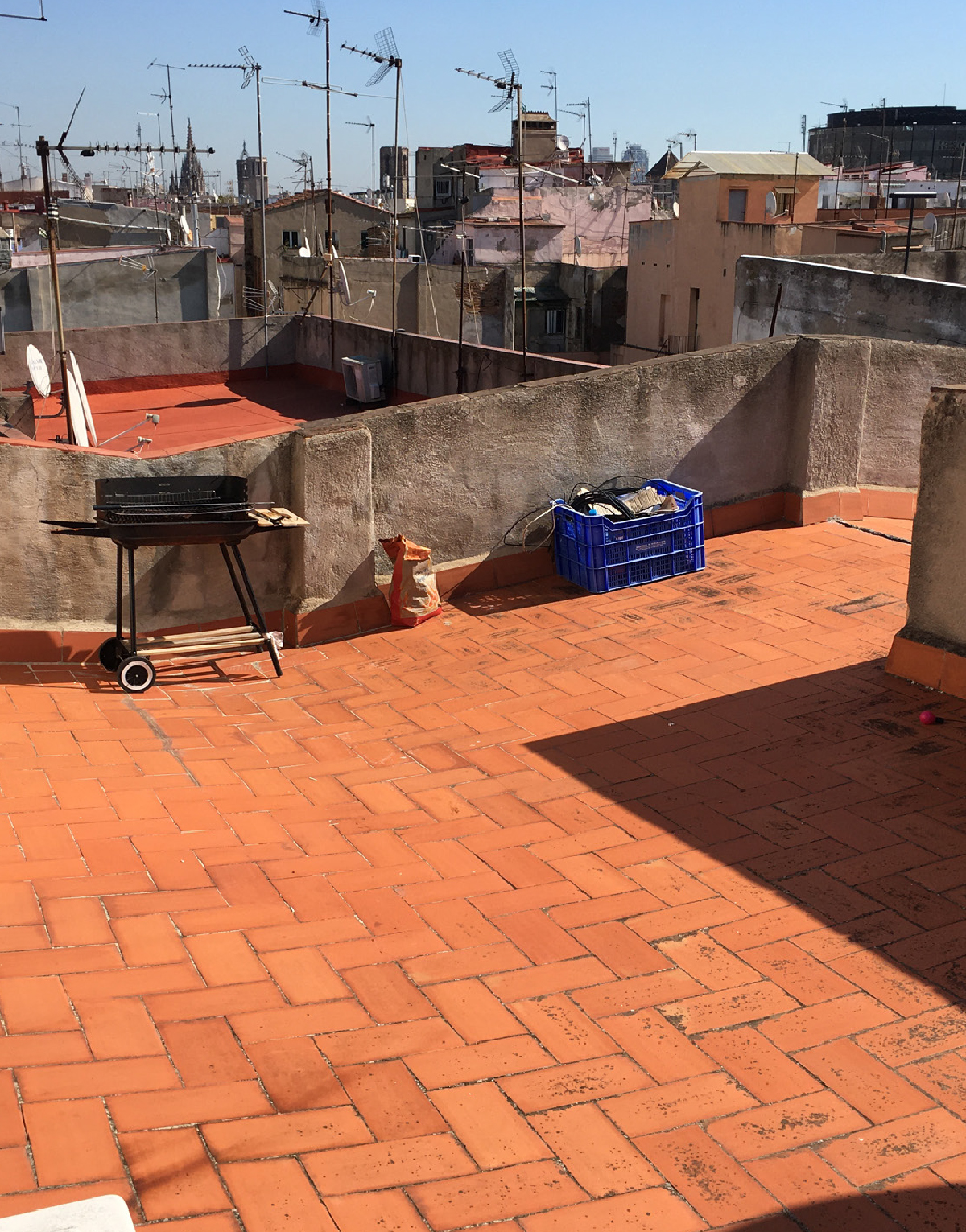

Les diferents tipologies arquitectòniques del Raval disposen molt
majoritàriament
de cobertes planes transitables.
En moltes ocasions però, es troben poblades d’antenes parabòliques i altres aparells de telecomunicacions, molts d’ells en desús.
Tot i així, en algunes cobertes visitades, ja s’observen indicis d’usos compartits, amb elements com cadires, barbacoes o petits horts.
Les intervencions en aquests espais de l’edifici seran clau per habilitar espais de convivència entre veïns i veïnes.
En moltes ocasions però, es troben poblades d’antenes parabòliques i altres aparells de telecomunicacions, molts d’ells en desús.
Tot i així, en algunes cobertes visitades, ja s’observen indicis d’usos compartits, amb elements com cadires, barbacoes o petits horts.
Les intervencions en aquests espais de l’edifici seran clau per habilitar espais de convivència entre veïns i veïnes.
![](https://freight.cargo.site/t/original/i/7c330f29b975cb9971207bba4e893486cd2a2ffa14791915db78b52203fd6070/3-2.jpg)
![](https://freight.cargo.site/t/original/i/0868800ef293754fdb849767e5734766c2b01bd248409beb92780b0ffd1d128e/46_prototips_raval_UPC_Coleccionistas_2022.jpg)
![](https://freight.cargo.site/t/original/i/fb635d2b1a5581a8bf5cc8c391a8721b2868c556885ddfbdd1c45b41c4c12eb6/C_IMG-2260.jpg)
![](https://freight.cargo.site/t/original/i/1bf7a00a4aaec8c1661d5a01292337df8c27aa66f0342917cb72b0c1c4cffa67/3-33.jpg)
Escales + patis de llums
Les reduïdes dimensions de les caixes d’escales en la major part d’edificis del Raval normalment comporten uns espais insuficientment ventilats, amb problemes d’il·luminació, humitats, i fins i tot falta de salubritat. A més, la falta generalitzada d’ascensor implica que les situacions de falta de seguretat a l’ús i accessibilitat a les escales siguin més rellevants.
![](https://freight.cargo.site/t/original/i/1ff47c2fd9cc451404caeb619331fa7e9d115f9ff4a9995e1aac3ca9c2f54829/Collin-escales-01.png)
![](https://freight.cargo.site/t/original/i/234ecc2080d9a871e5e5b04426406639511c67d1cd66d7b0c22945a59359fa4f/Collin-escales-02.png)
![](https://freight.cargo.site/t/original/i/d3e54ace736347cbf14b5224de3885daeabd3d0f9b4d08687b75dc3dc105d86b/Collin-escales-03.png)
![](https://freight.cargo.site/t/original/i/d11d35bf7575bc871c389b98c87c43baaa3d4cb8dc5057463b9b5724d5d0adeb/Collin-escales-04.png)
![](https://freight.cargo.site/t/original/i/c1d9a15c80e527fb425dfb9c55dc7baa64edd041d1a09dd128f05f5a1e41c6b1/Collin-escales-05.png)
Dibuixos: Isaac Colin

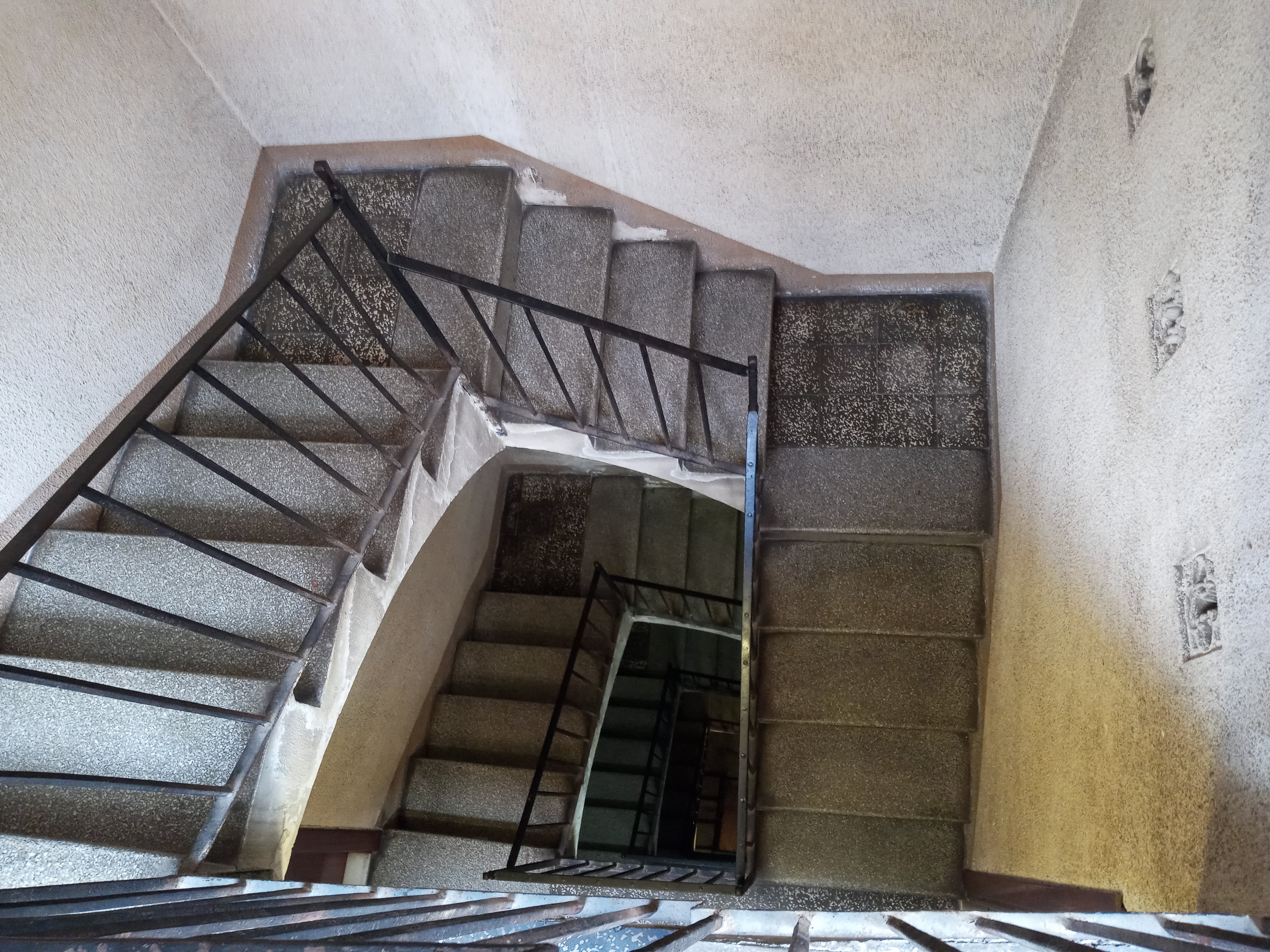

La manca d’il·luminació i ventilació natural, juntament amb les lesions causades per la pàtina del temps,
suposen dificultats i molèsties en l’accés des del carrer, el pas pels
espais comunitaris interiors i l’arribada fins a l’habitatge.
El desgast del graonat, la manca d’espais de descans per a la gent gran, el mal estat de les baranes, entre d’altres, generen situacions que empitjoren la qualitat de vida dels usuaris, i en alguns casos suposen un perill a la seva salut i seguretat.
El desgast del graonat, la manca d’espais de descans per a la gent gran, el mal estat de les baranes, entre d’altres, generen situacions que empitjoren la qualitat de vida dels usuaris, i en alguns casos suposen un perill a la seva salut i seguretat.
![](https://freight.cargo.site/t/original/i/72ba3ef52591b1106f37e092464a6d0a02e073f5c1847c48d41cc3afeae6faf7/_4-inclusi-arg.jpg)
![](https://freight.cargo.site/t/original/i/22e19d8c9cfc3c0c2411a9747ba9f6be064453d3d15b00bb992197a938e83c2c/_2-escala.jpeg)
![](https://freight.cargo.site/t/original/i/c54331f8f3d15fddf530076284c032b64b07ca45e05a54af4031dc2826f177ea/2-3.jpg)
![](https://freight.cargo.site/t/original/i/07c5f784ef3dbc7eeb3acc3f8e1e4056411ac057478bb3e3ae7d8574ce2a98b2/2-2.jpg)
![](https://freight.cargo.site/t/original/i/cd806e1bb0b239b908ae155195e3de88e253e4620b83133fcc1477ab46ad0983/33_prototips_raval_UPC_Coleccionistas_2022.jpg)
![](https://freight.cargo.site/t/original/i/1a666bba764cd7ecca754858c0b69d9025bb06ff387ee55b3cac522547aa087e/20210705_Finques-BITHabitat-30.jpg)
![](https://freight.cargo.site/t/original/i/a611699d2386859c724d110150376678d4191be40c140de54ebf1bff99523c87/34_prototips_raval_UPC_Coleccionistas_2022.jpg)
Vestíbuls
Com s’ha mencionat anteriorment, l’habitual manca d’espai resulta en vestíbuls de dimensions molt reduïdes, amb una manca d’il·luminació i ventilació que sovint condiciona uns espais foscos, poc agradables, que es perceben insegurs.
![](https://freight.cargo.site/t/original/i/75b92c39dc4914290f3a4b9a562225ec525f1610e13e586a8190d4364e9c7621/Collin-seccions.png)
Dibuixos: Isaac Colin
Els vestíbuls són, en moltes ocasions espais desagradables. La utilització de portes opaques o translúcides, juntament amb una il·luminació deficient i
un espai molt reduït, entre d’altres aspectes, fa que
els vestíbuls del Raval
esdevinguin llocs poc apreciats per les comunitats i on veïns i veïnes
no se senten segurs ni còmodes.
Amb les diferents intervencions de manteniment o substitució de peces malmeses s’ha tendit a anar tancant targeters de ventilació de les portes d’entrada, generant alhora problemes de falta de renovació de l’aire interior i excés d’humitat.
Per aquesta raó, és habitual que trobem lesions associades a la humitat als vestíbuls, com eflorescències, salts, o revestiments deteriorats, que en alguns casos suposen una falta de salubritat més greu.
Amb les diferents intervencions de manteniment o substitució de peces malmeses s’ha tendit a anar tancant targeters de ventilació de les portes d’entrada, generant alhora problemes de falta de renovació de l’aire interior i excés d’humitat.
Per aquesta raó, és habitual que trobem lesions associades a la humitat als vestíbuls, com eflorescències, salts, o revestiments deteriorats, que en alguns casos suposen una falta de salubritat més greu.
![](https://freight.cargo.site/t/original/i/60eef3c10601f7a5cb0cc397d46ca534467d65c27fbde6f0f1598300fa0ed3dc/1-1.jpg)
![](https://freight.cargo.site/t/original/i/1eb33ce698e58b9eddbd2bda1f1f2e60efdf49b1f4f189251ebfd108d0d95f47/1-vestibul.jpg)
![](https://freight.cargo.site/t/original/i/cff5cdb36ac62d1d1c182ee648eb681508b792e59e73c9ed08b3cba0c0898345/20210705_Finques-BITHabitat-19-1.jpg)
![](https://freight.cargo.site/t/original/i/ca00240b8c92b55d18391d6be54d0c5432816ed63d2e711031daaa6373674296/1-3.jpg)
![](https://freight.cargo.site/t/original/i/e1c258845b5bd3f1339e05dfe1e4c1ccc33e3c4a95c6457351286666b5c6db58/218366449_990234611733588_3975370058798573116_n.jpg)
![](https://freight.cargo.site/t/original/i/43ca3afde40612821539ceb18a09bfd765dc6649670842b8dc401bba15d55b26/20210705_Finques-BITHabitat-26.jpg)
![](https://freight.cargo.site/t/original/i/b66efa61a1932d2c98cf826b2092826613e701ff5531444fcdcab2e4a13e3ddd/IMG-20210329-WA0047.jpg)
![](https://freight.cargo.site/t/original/i/1d0d3963ded3d1bd41baf1097b1aca3868c59b656e29ce13c9809f8fe024c188/WhatsApp-Image-2021-06-29-at-19.31.18.jpeg)
![](https://freight.cargo.site/t/original/i/3542650d32636ba7c1604266c0dac936d997f9cd72d42c5156828b497376d321/WhatsApp-Image-2021-03-29-at-18.40.03.jpeg)
![](https://freight.cargo.site/t/original/i/ec97b80e3662cfcaadd9089a26b3e710b7cdc4abebf377df5da1e02982877c97/216254542_916242912261772_8028930850315307697_n.jpg)
![](https://freight.cargo.site/t/original/i/5cfe0597ce0b45a235d86d67d77abf7f10049cb3c560d6cf52609fbc72a8835e/IMG-20210329-WA0045.jpg)
![](https://freight.cargo.site/t/original/i/97355a1a899fbeb63b0071b4a76d5b641241273ea75b0e2924a883a63c6d9594/IMG-20210329-WA0032.jpg)
![](https://freight.cargo.site/t/original/i/42a1ade2f8cec18e8206d0535efad10a2913a735409954d0ad3cb4ff74ec7836/208194552_797971380759174_332752557358077034_n-1.jpg)
![](https://freight.cargo.site/t/original/i/45caa19490a2f37231857486aa0c7a5c9494dc11b53cbe1e07dea3e364438783/WhatsApp-Image-2021-03-29-at-21.41.21.jpeg)
